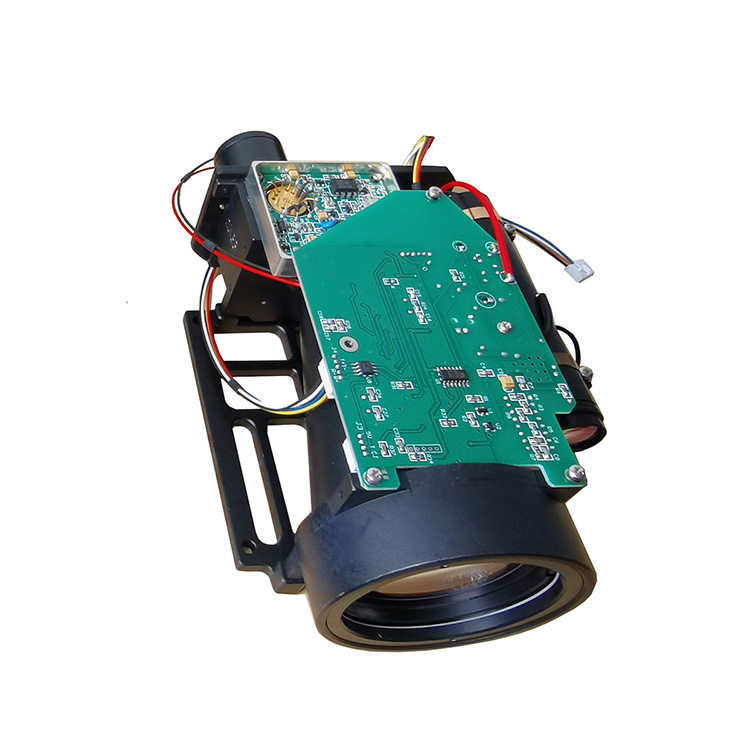

En los sistemas modernos de detección y medición, unMódulo telémetro(a menudo un módulo de telémetro láser) es una unidad óptico-electrónica que calcula la distancia a un objetivo emitiendo un pulso láser y cronometrando su retorno (tiempo de vuelo o medición de fase).
Este módulo telémetro está diseñado para ofrecer mediciones precisas a larga distancia en un paquete compacto e integrable. El enfoque principal del módulo es la precisión, la solidez, la alta tasa de actualización y la facilidad de integración a nivel del sistema.
Especificaciones principales (típicas, ilustrativas)
| Parámetro | Valor / Rango | Notas / Significado |
|---|---|---|
| Longitud de onda | 1550 nm (o alternativamente 905 nm en variantes) | Banda segura para los ojos; Menos interferencia con los sistemas de visión nocturna. |
| Rango de medición | 10 ma 5.000 m (con objetivos reflectantes) | Capacidad de largo alcance para aplicaciones exigentes |
| Precisión/Resolución | ±0,5 m (o hasta ±1 m) | Alta precisión en distancias variables |
| Actualización/tasa de muestreo | 1 a 10 Hz (o superior en versiones avanzadas) | Adecuado para escenarios dinámicos o de escaneo |
| Divergencia del haz | ≤ 0,5 MRAD | Haz estrecho para una mínima dispersión del objetivo. |
| Temperatura de funcionamiento | –40 °C a +65 °C | Robusto en entornos hostiles |
| Fuente de alimentación | 6 V a 36 V CC | Flexible para diversas plataformas |
| Dimensiones / Peso | ~50 × 30 × 22 mm, ~39 g | Integración compacta y ligera |
| Interfaz de comunicación | TTL/UART/RS-232, etc. | Interfaz eléctrica sencilla con sistemas host |
| Choque mecánico y vibración | Hasta ~1500 g de tolerancia a los golpes | Alta confiabilidad en entornos difíciles |
| Detección de múltiples objetivos | Hasta 5 objetivos (con espaciado discriminable) | Capacidad para detectar reflejos secundarios. |
Precisión y confiabilidad
La alta precisión permite una medición de rango detallada en tareas críticas como apuntar, inspeccionar o evitar obstáculos. Las tolerancias de diseño, la estrecha divergencia y el procesamiento de señales contribuyen a obtener resultados estables y repetibles.
Capacidad de largo alcance
La capacidad del módulo para alcanzar varios kilómetros amplía su utilidad más allá de los sensores de corto alcance. Muchos módulos de telémetro comerciales en el mercado anuncian mediciones de hasta 2000 mo más.
Factor de forma compacto y bajo consumo
En comparación con los voluminosos instrumentos topográficos o las grandes unidades lidar, el pequeño volumen, el peso ligero y el consumo moderado de energía de este módulo lo hacen ideal para sistemas integrados y plataformas móviles.
Robustez en entornos hostiles
El amplio rango de temperaturas de funcionamiento, la alta tolerancia a los impactos mecánicos y el diseño óptico endurecido garantizan el rendimiento en condiciones de vibración, estrés térmico o manipulación dura.
Facilidad de integración
Con interfaces de comunicación estándar y un diseño electrónico sencillo, el módulo simplifica la integración en sistemas más grandes, acortando los ciclos de desarrollo.
Discriminación de objetivos múltiples
En escenarios donde se producen reflejos de múltiples objetos (por ejemplo, a través del follaje o estructuras en capas), el módulo puede distinguir objetivos separados, mejorando el conocimiento de la situación.
Capacidad preparada para el futuro
Su arquitectura puede admitir actualizaciones de firmware, algoritmos adaptativos y posibles mejoras de funciones, como escaneo multihaz, fusión de sensores o clasificación.
Sistemas tácticos y de defensa: Telémetro montado en armas, vigilancia, seguimiento de objetivos.
Vehículos aéreos no tripulados (UAV): Detección de altitud, detección de obstáculos, mapeo del terreno.
Vehículos Autónomos / Robótica: Mapeo ambiental, evitación de obstáculos, navegación.
Topografía y geoespacial: Medición de distancia precisa para inspección de topografía, edificios e infraestructura.
Automatización Industrial: Control de procesos, medición en grandes instalaciones, inspección de infraestructuras.
Conexiones eléctricas e interfaz
Asegure un suministro de energía limpio (voltaje estable, baja ondulación). Conecte líneas TTL, UART o RS232 por protocolo de módulo. Utilice blindaje y protección ESD para evitar daños durante la manipulación.
Alineación óptica y montaje
Monte el módulo de forma rígida para preservar la alineación y evitar la desalineación ante golpes o vibraciones. Utilice montajes de cola de milano o de precisión. La puntería se puede realizar mediante un puntero auxiliar o un mecanismo de alineación de haz interno.
Gestión Térmica
En escenarios de uso continuo, el montaje en una ruta de calor conductora o el uso de disipadores de calor pasivos ayuda a prevenir la deriva térmica en los componentes ópticos.
Firmware y calibración
Cargue los coeficientes de calibración y corrija la distorsión de rango no lineal. Algunos módulos admiten la actualización del firmware para mejorar el rendimiento del algoritmo.
Filtrado de señales y rechazo de valores atípicos
Aplique filtros de media móvil, activación de umbral o supresión de valores atípicos tipo RANSAC para estabilizar las salidas de distancia en entornos ruidosos.
Investigación y orientación de palabras clave
Concéntrese en palabras clave de alta intención como "módulo de telémetro láser", "sensor de telémetro OEM", "módulo de distancia de largo alcance", "telémetro para UAV" y "sensor de distancia láser modular". Utilice modificadores locales si se dirige a mercados específicos (por ejemplo, “módulo telémetro UAV de EE. UU.”).
Láseres de estado sólido y bombeados por diodos
Los módulos que evolucionan desde láseres pulsados hasta arquitecturas de estado sólido o bombeadas por diodos prometen mayores tasas de repetición, menor uso de energía y vidas más largas. Los principales fabricantes ya ofrecen sistemas compactos de estado sólido con alcances de decenas de kilómetros.
Capacidad de escaneo y multihaz
En lugar de un alcance de una sola línea, los módulos pueden evolucionar a múltiples haces o escaneo giratorio para nubes de puntos 3D, mejorando el conocimiento de la situación.
Procesamiento de borde/IA integrado
Incorporar capacidades de clasificación o segmentación directamente en el módulo (por ejemplo, identificación de objetos, filtrado) reduce la carga del host y acelera la toma de decisiones.
Fusión de sensores e hibridación Lidar
Combine módulos de telémetro con cámaras, IMU (unidades de medición inercial), radar o lidar para proporcionar modelos ambientales más completos.
Mayor integración y módulos Plug-and-Play
Los módulos pueden venir cada vez más con placas, disipadores de calor, conectores y kits de montaje precalibrados para reducir la carga de integración.
Miniaturización y reducción de costos
A medida que avancen la fabricación y la fotónica, los módulos se reducirán aún más, lo que permitirá su uso en drones, dispositivos portátiles o plataformas de consumo más pequeños.
Estándares y ecosistemas
La aparición de protocolos comunes, la compatibilidad de enchufes entre proveedores y los ecosistemas de interoperabilidad pueden acelerar la adopción.
Mantenerse a la vanguardia de estas tendencias permite al proveedor de módulos:
Anticipar las expectativas del cliente
Ajustar las hojas de ruta estratégicamente
Captar nuevos mercados (por ejemplo, drones comerciales, vehículos autónomos)
Evitar la obsolescencia
Fortalezca el alcance de SEO mediante la publicación de artículos de pensamiento con visión de futuro
Defina una ruta de actualización modular que permita a los clientes existentes adoptar nuevas tecnologías láser o funciones de escaneo a través de firmware o hardware adicional.
Publique informes técnicos, publicaciones de blogs y contenido sobre el “futuro de la telemetría láser” con anticipación para apostar por el liderazgo intelectual.
Ofrezca API e interfaces abiertas para permitir la integración con ecosistemas de sensores y plataformas con visión de futuro.
Supervise y cree asociaciones con ecosistemas de fotónica, inteligencia artificial y fusión de sensores.
P: ¿Qué factores limitan el alcance máximo de un módulo de telémetro láser?
R: El alcance máximo está limitado por la potencia del transmisor, la divergencia del haz, la reflectividad del objetivo (albedo), la atenuación atmosférica (niebla, polvo), la sensibilidad del receptor y la relación señal-ruido. La integración en un sistema más grande puede introducir diafonía o acoplamiento óptico que reduce el alcance efectivo y debe diseñarse con cuidado.
P: ¿Cómo se mantiene la precisión en caso de temperatura o tensión mecánica?
R: A través de compensaciones de diseño, curvas de calibración de temperatura, rigidez mecánica, estabilidad de alineación óptica y algoritmos de filtrado. Algunos módulos ajustan internamente la sincronización y la alineación del haz para suprimir la deriva. La alta tolerancia a los impactos y los marcos robustos reducen la desalineación debido al estrés.
En resumen, el módulo telémetro que se describe aquí combina una capacidad de alcance láser de vanguardia con un diseño compacto y resistente que admite mediciones de distancia de alta precisión en contextos exigentes. Su combinación de detección de objetivos múltiples, divergencia estrecha del haz, alta tasa de actualización y facilidad de integración lo posiciona para competir fuertemente en los mercados de defensa, vehículos aéreos no tripulados, robótica y topografía.
Este módulo se ofrece bajo elJioptiKmarca, lo que refleja un compromiso con la innovación y la integración en la detección óptica de precisión. Para obtener más detalles, soporte técnico, evaluación de muestras u orientación de integración, por favorcontáctanos.
