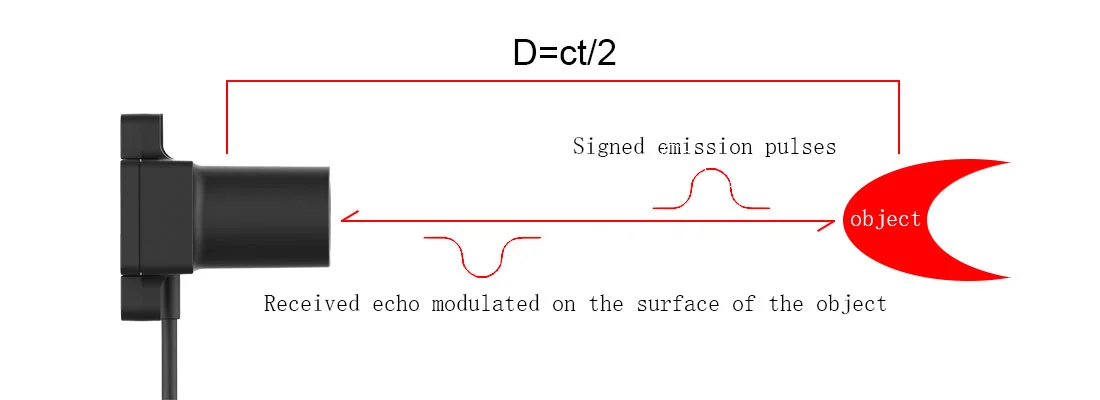

El sensor de radar de rango de rango de la serie STA-LR adopta el innovador principio de pulso TOF TOF, que puede lograr un rango rápido y estable en 5 rangos (20/40/60/120/180 metros), y controlar la continua de ± D * 0.5% (reflectividad del 90%), con fluctuaciones de medición <3cm (90% de reflexividad). Medición precisa.
La lente de radar de rango de alta precisión de la serie STA-LR adopta una lente de vidrio recubierta para mejorar la transmitancia, lograr un rango más claro y tiene una mayor dureza de vidrio, resistencia a los arañazos, resistencia a la corrosión y una vida útil prolongada. La compensación de temperatura incorporada permite una medición precisa a un amplio rango de temperatura de funcionamiento de -40 ° C a+70 ° C. Se puede aplicar ampliamente en campos, como el control de altura del vehículo aéreo no tripulado, el transporte inteligente, los estacionamientos inteligentes y la agricultura inteligente.
| Modelo de producto | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Rendimiento del producto | Rango de medición | 20m@90% 7m@10% |
40m@90% 15m@10% |
60m@90% 24m@10% |
120m@90% 45m@10% |
180m@90% 60m@10% |
| Frecuencia de medición | 1-2000Hz | |||||
| repetibilidad | ＜ 3cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7cm （（＜ 15%） | |||||
| Precisión de rango | ± 3 cm （≤6m）, ± 0.5%(＞ 6m) | ± 5 cm （≤15m）, ± 0.5%(＞ 15m) | ± 5 cm （≤24m）, ± 0.5%(＞ 24m) | ± 5 cm （≤40m）, ± 0.5%(＞ 40m) | ||
| Resolución de rango | 1 cm | |||||
| Clase de protección | IP65 | |||||
| Resistencia a la luz ambiental | 100klux | |||||
| Parámetro óptico | Ángulo de campo | 47mard （2.7 °） | 39mard （2.2 °） | |||
| Ángulo de divergencia del haz láser | 34mard （1.9 °） | 3mard （0.17 °） | 9mard （0.5 °） | |||
| Longitud de onda del haz láser | 850 nm | 905 nm | ||||
| Seguridad ocular | Clase I (IEC 60825 - 1: 2014) | |||||
| Comunicación interfaz |
Interfaz de comunicación | Lvttl/rs485/i/iic | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| Interfaz mecánico | Terminales XH-4P (XHP-4) Conectores de cable BMW Terminales tubulares (E0508) |
|||||
| Mecánico parámetros eléctricos |
Voltaje de suministro | 5V | 5V, 12-28V | |||
| Consumo máximo de energía | ＜ 160MW | ＜ 200MW | ＜ 250MW | |||
| otros | Dimensión general | 30*30*34 mm | 40*40*45 mm | |||
| Temperatura de funcionamiento | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| peso | 20G | 35g | ||||
| Longitud de línea | 35 cm | 40 cm | ||||
| Nota: la precisión del rango, la resolución de rango, la precisión de la repetición, etc. se probaron en el interior bajo la condición de 25 ℃ reflectancia difusa (reflectancia del 90%). Los cambios en las condiciones pueden conducir a variaciones en los resultados de la medición. | ||||||
El radar láser de alta precisión de la serie LR tiene 11 interfaces y 3 conectores para elegir.
11 tipos de interfaces
● Categoría de comunicación: lvttl/ttl/iic/can/rs232/rs485 (modbus)
● Clase analógica: PWM/4-20MA
● Tipo de interruptor: I0 (3. 3V)/I0 (NPN)/IO (PNP)

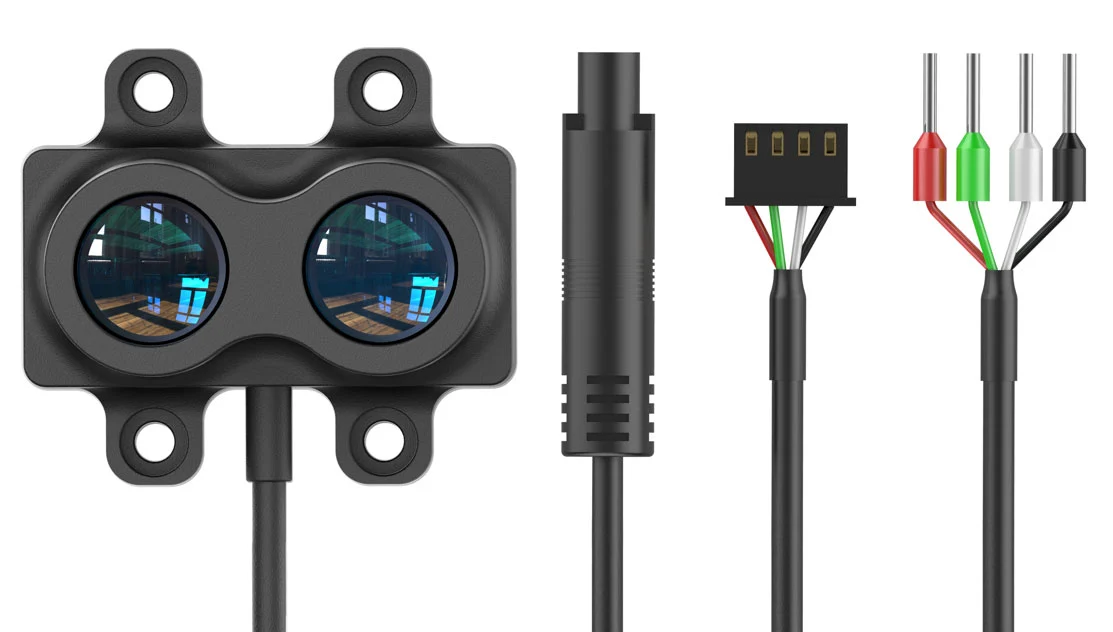

3 tipos de conectores
● Conector XH-4P (predeterminado): un conector ampliamente utilizado por los ingenieros electrónicos.
● Conector de cable BMW (personalizado): IP67 a prueba de polvo e impermeable en el conector, fácil de conectar y desconectar.
● Terminal de tubo (Modelo: E0508): un tipo de terminal de cableado ampliamente utilizado en equipos de automatización.
El radar de rango de láser de la serie LR utiliza tecnología DETOF mejorada, heredando las ventajas del método de pulso tradicional TOF al tiempo que se combina con la firma de pre fábrica, lo que hace que el equilibrio de la serie LRXX sea precisión y velocidad, y funcione bien al aire libre.
Para obtener más información sobre nuestros productos, comuníquese con Jioptik.
